Ångspärrar i låglutande yttertak

Att välja rätt ångspärr är avgörande för att få till stånd en byggnad som kommer att hålla sig frisk under hela sin tekniska livslängd. Ångspärren ska vara ång- och lufttät för att förhindra såväl diffusion som konvektion genom takkonstruktionen. Beroende på byggnadstyp och fuktbelastning väljs en lämplig ångspärr eller ångbroms. Traditionell PE-folie kan vara ett bra val vid enklare konstruktioner eller där snabb installation är prioriterat. Sett ur prestanda- och hållbarhetssynpunkt är bitumenångspärrar ofta ett bättre val.

På denna sida hittar du förslag på ångspärrslösningar för flera olika typer av tak och bjälklagskonstruktioner.

Ångspärr av PE-folie Sd = 84 m

Att utföra ångspärr i isolerade yttertak med hjälp av en 0,20 mm åldersbeständig PE-folie är en väl beprövad metod. Tack vare sitt stora format och enkla installation har PE-folie blivit populärt hos konstruktörer och byggare. PE-folien monteras genom att rullas ut direkt på bjälklagskonstruktionen eller med minst två tredjedelar av den totala isolertjockleken ovan ångspärren i ett isolerat tak (AMA JSF 55). Detta är en traditionell ”tumregel” och värt att notera är att det förekommer konstruktioner där ångspärren bör placeras med fyra femtedelar av isoleringen ovan ångspärren för att säkerställa avsedd funktion. Detta kan vara aktuellt vid konstruktioner där isolerat tak ansluter mot vägg. Vid betongkonstruktioner ska ångspärr placeras direkt an mot betongen.

• PE-folien ska uppfylla krav enligt RISE Certifieringsregel 128.
• Skarvar i PE-folien tätas med dubbelhäftande skarvband eller tejp med minst 200 mm överlapp.
• Skarvmaterial ska vara testade enligt SP-metod 1380 5.2–5.9.
• Skarvar utan dubbelhäftande skarvband eller tejp kan utföras med minst 500 mm överlapp (Se AMA Hus JSF.55).
• Genomföringsmanchetter ska alltid användas.
• I alla anslutningar vid väggar, detaljer, fogar och skarvar i konstruktionen tejpas PE-folien för att uppnå lufttäthet.

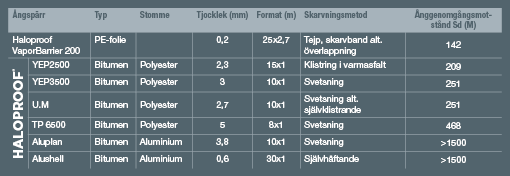

Bitumenångspärr Sd = 209-1500 m

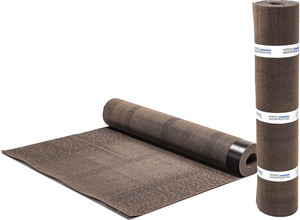

En ångspärr av bitumen har samma fördelar som en ångspärr i PE-folie men tillför ytterligare fördelar för både byggnaden och byggprojektet. Bitumen har en ”läkande” funktion, vilken gör att ångspärren kommer att minimera risken för konvektion via den mekaniska infästningen av ovanliggande isolering och tätskikt. Dessutom ger bitumenångspärren en robust och tät tätning under byggskedet vilket medger att ångspärren först monteras i sin helhet innan isolering och tätskikt monteras. Detta ger en tät konstruktion både för nederbörd och invändig fukt. Tack vare denna snabba och beständiga tätning av taket eller bjälklaget kan invändiga byggnadsarbeten påbörjas tidigare än vid användning av ångspärr i PE-folie, vilken kräver att hela takkonstruktionen med tätskikt och isolering färdigställs innan full täthet uppnås. Trebolit tillhandahåller ett flertal olika bitumenångspärrar med olika ånggenomgångsmotstånd och användningsområde vilka helsvetsas mot underlag primat med Trebolit Asfaltprimer. Vid kompakttak ska YEP 2500 helklistrad i varm­asfalt IO 95/35 användas. YEP 2500 klistras i 2,5 kg varmasfalt per kvm.

• Ångspärr av kvalitet YEP 3500 ska uppfylla kraven enligt tabell AMA JSE.1/1.
• Övriga ångspärrar av tätskiktsmatta ska uppfylla kraven i tabell AMA JSE.1/2 och tabell AMA JSE.1/3.
• Skarvar i bitumenångspärr ska vara minst 80 mm.
• Genomföringar i ångspärr av bitumen utförs med Haloproof® Ångspärrsgenomföring EPDM.
• Bitumenångspärr viks upp och svetsas tät mot vertikaler och anslutningar minst 100 mm över isoleringen. Bitumenångspärren svetsat tät mot både underlaget och mot tätskiktet.
• En bitumenångspärr från Trebolit kan ligga exponerad (utan överbyggnad) i två månader.
• Ångspärr helsvetsas mot underlaget enligt AMA Hus JSE.1311
• Genomföring av brunnars tappstycke utförs med Ångspärrsgenomföring Komplett 125/110.

Svetsade bitumenångspärrar installeras och sammanfogas genom gasolsvetsning. Vid svetsning smälts ångspärrens bitumen och bildar en homogen skarv när materialet svalnar/stelnar. Detaljer och uppvik ska utföras i samma material. Inga andra material (tejp, skarvband) behövs vid installation av bitumenångspärr.

Lufttäthet

Ångbroms eller ångspärr?

Diffusion är en process där ångmolekylerna i luften strävar efter utjämning. Ångmolekylerna strävar efter att gå från ett område med högre ånghalt mot ett område med lägre ånghalt. Diffusion går långsamt och förhindras med en ångspärr.

Konvektion är en process där luft rör sig mellan två utrymmen på grund av tryckskillnader. Om luften rör sig från högre mot lägre ånghalt uppstår fuktkonvektion. Konvektion av luft medför transport av värme eller kyla vilket förutom fukttransport också skapar energiförlust. Konvektion är en betydligt snabbare process än diffusion. Diffusion förhindras med en ångspärr.

En ångbroms är mindre tät för diffusion än en ångspärr. Genom att använda en ångbroms blir konstruktionen lufttät men inte diffusionstät, vilket medför att konstruktionen kan ”andas” något. Ångbromsen lämpar sig till exempel i fritidshus eller säsongsboende där uppvärmning sker endast under delar av året.
I byggnader med dessa förutsättningar kommer rumsluften vara kall medan den omgivande utomhus­luften är varm. Med en ångbroms kommer utjämning av ånghalt mellan luftvolymerna tillåtas och risken för kondens i konstruktionen minskar därför.

Boverkets byggregler BBR gör tydligt att byggnader ska konstrueras på ett sådant sätt att lufttäthet uppnås. Genom att uppnå en god lufttäthet minskar byggnadens energianvändning och risken för fuktskador minskar. Utöver detta medför god lufttäthet i kombination med rätt fungerande ventilation ökad komfort och mindre risk för spridning av rök, os och doft i byggnader.

Vid konstruktioner som till exempel kyl- eller frysrum ställs särskilda krav på utförandet av ångspärr. Kontakta våra tekniker för rådgivning kring denna typ av konstruktioner.

Tak med överbyggnad av sedum eller solpaneler

Tak som förses med överbyggnad av sedum eller solpaneler kräver särskild noggrannhet vid projektering och utförande. Detta då sedum och solpaneler under delar av året kommer fungera avkylande för takkonstruktionen: sedumet kommer att frysa på vintern och solpaneler fungerar avskärmande. I båda dessa fall finns betydande risk att temperaturen i takkonstruktionen sjunker och därmed ökar risken för kondens. Redan vid 1 °C i temperatursänkning i takkonstruktionen ökar den relativa fuktigheten med drygt 5 procentenheter. För att säkerställa att tak med överbyggnad av sedum eller solpaneler inte försämrar klimatet i taket krävs att ångspärren och dess genomföringar är helt täta så att varken diffusion eller konvektion förekommer, vilket kan leda till kondens i takkonstruktionen.

Montering PE-folie

Skarvning av PE-folie

Halotex® System är ett komplett väldokumenterat ångspärrssystem där alla ingående systemkomponenter bildar ett system. Skarvar i PE-folien tätas med dubbelhäftande skarvband eller tejp med minst 200 mm överlapp. Skarvar kan också utföras utan tätning men med minst 500 mm överlapp. Genomföringsmanschett ska alltid användas. Anslutningar mot väggar, detaljer, fogar och skarvar i konstruktionen tejpas för att uppnå lufttäthet.

Krav på underlag/förbehandling

Ytor där ångspärr av PE-folie monteras ska ha ytjämnhet motsvarande brädriven betong. Betongytor bearbetas på ett sådant sätt att gjuthuden avlägsnas och betongens råhet bör inte överstiga 1,5 mm. Skarpa kanter eller större ojämnheter utjämnas med betong, cement eller ett väl häftande asfaltspackel. Innan arbete påbörjas ska betongytan vara ren från skräp och lösa partiklar.

Montering Bitumenångspärr

Krav på underlag/förbehandling

Ytor där bitumenångspärr helsvetsas eller helklistras i varmasfalt, ska ha ytjämnhet motsvarande bräd­riven betong. Betongytor bearbetas på ett sådant sätt att gjuthuden avlägsnas och betongens råhet bör inte överstiga 1,5 mm. Skarpa kanter eller större ojämnheter utjämnas med betong, cement eller ett väl häftande asfaltspackel. Avjämningsmassa, flytspackel eller liknande får inte användas där bitumenångspärr ska appliceras. Innan arbete påbörjas ska betongytan vara ren från skräp och lösa partiklar. Underlag av betong ska vara uttorkat för att bitumenångspärr ska kunna klistras/svetsas. Betong ska ha RF<85%. Detta ska säkerställas och garanteras skriftligt av beställare. Underlag utan specificerad RF kan godtas om ytan är konstaterat yttorr och uttorkning nedåt i konstruktionen kan säkerställas. Bjälklag eller pågjutningar med kvarsittande form anses inte kunna torka ut nedåt. Installation av tätskikt bör ske under gynnsamma väderleksförhållanden (temperaturen bör vara över +5°C och ingen nederbörd). Där bitumenångspärr ska helsvetsas eller helklistras i varmasfalt, ska ytan förbehandlas med Trebolit Asfaltprimer, se nedan avsnitt om primer.

Primer

Primer används för att öka vidhäftning mellan bitumenångspärr och underlag. Betongytor ska behandlas med primer. Asfaltprimer är vanligast förekommande och fungerar i de flesta förekommande fall. Åtgång 0,2-0,3 liter/m2. Den primade ytan ska vara helt täckt med primer och yttorr innan applicering av bitumenångspärr påbörjas. Be­roende på underlagets material och beskaffenhet appliceras primern med roller, borste eller spruta. Vid underlag av TRP-plåt stryks Primer 9800 på profiltopparna.

Läggningsmetod

Utläggning av bitumenångspärr bör påbörjas i underlagets lågpunkter. Längsgående skarvar ska utföras med minst 80 mm överlapp. Tvärgående skarvar ska utföras med minst 150 mm överlapp.

Svetsning och svetsutrustning

Trebolit bitumenångspärrar (med undantag av YEP 2500 som klistras i varmasfalt) är avsedda att svetsas med gasolsvets. Rikligt med värme ska till­föras på ett sådant sätt att produktens baksida smälter och bildar en våg av bitumen som flyter framför rullen när den rullas ut. Två typer av brännare kan användas: svetsramp har hög effekt och ger jämnare värme och är lämplig för större areor, handbrännare används för mindre areor och detaljarbete.

Tillfällig tätning

Bitumenångspärr ger en robust och tät tätning under byggskedet. Detta ger en tät konstruktion både för nederbörd och fukt. Tack vare denna snabba och beständiga tätning av taket kan invändiga byggnadsarbeten påbörjas tidigare än vid användning av ångspärr i PE-folie.
